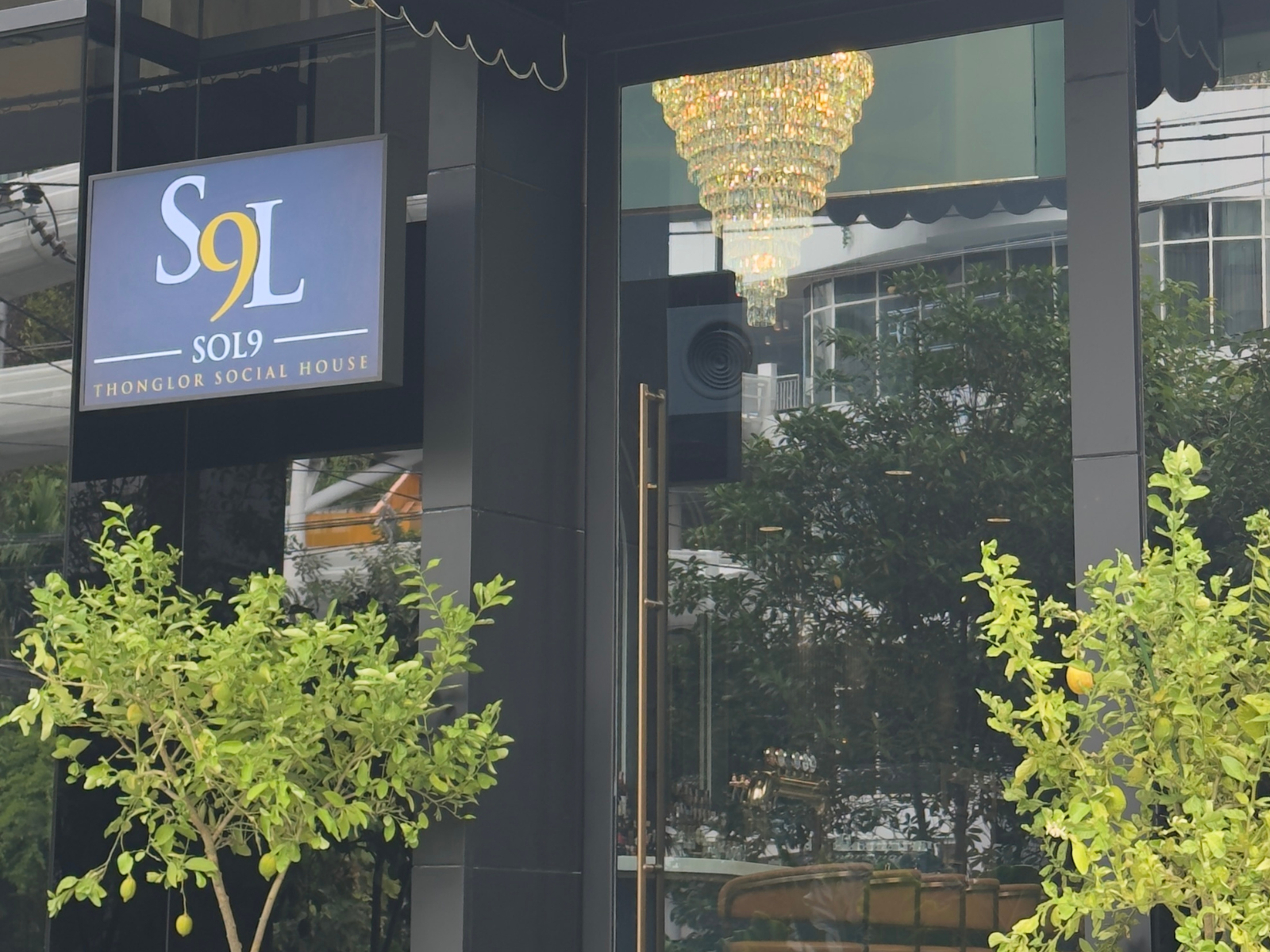

ออกแบบและติดตั้งระบบ Network, Wi-Fi 6 และกล้องวงจรปิด สำหรับร้านอาหาร SOL9 ทองหล่อ

ภาพรวมการออกแบบระบบ

สำหรับธุรกิจร้านอาหารในปัจจุบัน ระบบ Network ไม่ได้มีหน้าที่เพียงให้บริการ Internet หรือ Wi-Fi สำหรับลูกค้าเท่านั้น แต่ยังเป็นโครงสร้างพื้นฐานสำคัญ สำหรับระบบงานภายใน อุปกรณ์ของพนักงาน ระบบกล้องวงจรปิด และอุปกรณ์ต่าง ๆ ที่เชื่อมต่อผ่าน Network ภายในร้าน

สำหรับ SOL9 ทีมงาน SyncTech Solution จึงออกแบบระบบโดยมอง Network, Wi-Fi และ IP Surveillance เป็น Infrastructure ที่ต้องทำงานร่วมกัน ตั้งแต่ต้น แทนการแยกติดตั้งแต่ละระบบออกจากกัน โดยเลือกใช้ TP-Link Omada สำหรับ Network Infrastructure และ TP-Link VIGI สำหรับระบบกล้องวงจรปิดแบบ IP

แนวทางดังกล่าวช่วยให้สามารถวาง Gateway, Managed PoE Switching, Wireless Access Point และ IP Camera ให้ทำงานบนโครงสร้าง Network ที่มีการบริหารจัดการอย่างเป็นระบบ พร้อมเตรียมความสามารถ สำหรับการเพิ่มเติมอุปกรณ์หรือบริการอื่นในอนาคต

TP-Link Omada Network Infrastructure

ระบบ Network หลักเลือกใช้ TP-Link Omada เพื่อให้ Gateway, Managed Switch และ Wireless Access Point สามารถทำงานร่วมกันภายใต้ Network Architecture เดียว และบริหารจัดการผ่านระบบจากศูนย์กลาง

TP-Link ER7406 ถูกนำมาใช้เป็น Network Gateway สำหรับเชื่อมต่อ Network ภายในกับ Internet และทำงานร่วมกับ TP-Link OC200 Omada Hardware Controller ซึ่งทำหน้าที่เป็นศูนย์กลางในการบริหารอุปกรณ์ Omada ภายในโครงการ

การใช้ Centralized Management ช่วยให้ผู้ดูแลสามารถตรวจสอบ Gateway, Switch, Access Point และ Client ที่เชื่อมต่ออยู่ในระบบ จาก Management Interface เดียว ลดความซับซ้อนจากการเข้าไป Configuration อุปกรณ์แต่ละตัวแยกจากกัน

Managed PoE Switching

Switching Infrastructure ใช้ TP-Link SG3428MP ซึ่งเป็น Managed PoE+ Switch สำหรับเป็นศูนย์กลางการเชื่อมต่อ อุปกรณ์ Network ภายในโครงการ

จุดสำคัญของการเลือกใช้ Managed PoE Switch สำหรับงานนี้ คือระบบมีทั้ง Wireless Access Point และ IP Camera ซึ่งสามารถรับทั้ง Data และ Power ผ่านสาย Ethernet ทำให้ไม่จำเป็นต้องเตรียม Power Adapter แยกตามตำแหน่งติดตั้งของอุปกรณ์ทุกจุด

นอกจากเรื่อง PoE แล้ว Managed Switching ยังช่วยให้สามารถจัดการ Network Port และรองรับ VLAN สำหรับแบ่ง Network ตามประเภทของระบบและผู้ใช้งาน ทำให้ Infrastructure มีโครงสร้างที่ชัดเจนกว่า Flat Network ที่นำอุปกรณ์ทุกประเภทมาอยู่ใน Network เดียวกัน

Wi-Fi 6 สำหรับพื้นที่ภายในร้าน

ระบบ Wireless ภายในเลือกใช้ TP-Link EAP655-Wall AX3000 Wi-Fi 6 Access Point โดยติดตั้งกระจายตามพื้นที่ใช้งานภายในร้าน

รูปแบบ Wall-Plate เหมาะกับพื้นที่ที่ต้องการให้ Access Point กลมกลืนกับ Interior และตำแหน่งใช้งาน ขณะเดียวกันตัวอุปกรณ์ยังมี Ethernet Downlink สำหรับรองรับอุปกรณ์แบบสายบริเวณจุดติดตั้งได้

การเลือกติดตั้ง Access Point หลายตำแหน่ง ช่วยให้สามารถออกแบบ Wireless Network ตาม Layout ของพื้นที่จริง แทนการพึ่ง Access Point เพียงจุดเดียวเพื่อกระจายสัญญาณทั่วทั้งร้าน

Wireless Configuration และ SSID สามารถบริหารผ่าน Omada Controller จากศูนย์กลาง ทำให้ระบบ Wi-Fi เป็นส่วนหนึ่งของ Managed Network แทนการทำงานแบบ Access Point แยกอิสระแต่ละตัว

Wi-Fi สำหรับพื้นที่ภายนอก

พื้นที่ภายนอกเลือกใช้ TP-Link EAP625-Outdoor HD ซึ่งเป็น Wi-Fi 6 Access Point สำหรับสภาพแวดล้อม Outdoor เพื่อขยาย Wireless Connectivity ไปยังบริเวณภายนอกที่ต้องการใช้งาน

การแยกพิจารณาอุปกรณ์สำหรับ Indoor และ Outdoor เป็นส่วนสำคัญของการออกแบบ เพราะสภาพแวดล้อม รูปแบบการติดตั้ง และพื้นที่ให้บริการของแต่ละบริเวณแตกต่างกัน จึงไม่ควรเลือก Access Point จากความเร็วหรือจำนวนอุปกรณ์เพียงอย่างเดียว

Network Segmentation สำหรับระบบภายในร้าน

ร้านอาหารเป็น Environment ที่มีอุปกรณ์หลายประเภทใช้งานร่วมกัน ตั้งแต่อุปกรณ์ของพนักงาน ระบบงานภายใน Wireless Client ไปจนถึง Network Camera และอุปกรณ์ของลูกค้าที่เข้ามาใช้ Wi-Fi

Network Infrastructure จึงถูกวางให้รองรับ VLAN และการแบ่ง Network ตามประเภทการใช้งาน เพื่อให้สามารถแยกกลุ่มของระบบออกจากกันได้อย่างเป็นระเบียบ และรองรับการกำหนด Network Policy เพิ่มเติมตามความต้องการ

แนวทางนี้ยังช่วยให้การเพิ่มเติมอุปกรณ์หรือระบบใหม่ในอนาคต สามารถกำหนดให้อยู่ใน Network Segment ที่เหมาะสม โดยไม่จำเป็นต้องนำทุกอุปกรณ์เข้าไปอยู่ใน Network เดียวกัน

IP Surveillance บน Network Infrastructure เดียวกัน

นอกจากระบบ Network และ Wi-Fi แล้ว โครงการยังติดตั้งระบบกล้องวงจรปิดแบบ IP ด้วย TP-Link VIGI โดยออกแบบให้ Surveillance System ทำงานร่วมกับ Network Infrastructure ที่เตรียมไว้

ระบบบันทึกใช้ VIGI NVR1008H Network Video Recorder เป็นศูนย์กลางสำหรับรับและบันทึกภาพจาก Network Camera ทำให้กล้องหลายตำแหน่งสามารถถูกรวมเข้าสู่ระบบบันทึกเดียวกัน

การใช้ IP Surveillance ยังทำให้ Switching, Network Port, PoE Capacity และ Network Architecture กลายเป็นส่วนสำคัญของระบบกล้องด้วย ดังนั้นการวาง Network และ Surveillance พร้อมกันตั้งแต่ต้น ช่วยให้สามารถออกแบบ Infrastructure ของทั้งสองระบบให้สัมพันธ์กัน

เลือกกล้องให้เหมาะกับแต่ละพื้นที่

ระบบกล้องไม่ได้เลือกใช้ Camera รุ่นเดียวกันทุกตำแหน่ง แต่พิจารณาประเภทกล้องและระยะเลนส์ตามลักษณะของพื้นที่ และมุมมองที่ต้องการ

พื้นที่ภายนอกมีการใช้ VIGI C340 แบบ Full-Color Bullet Camera พร้อมเลนส์ 6 mm และ Insight S345 แบบ Full-Color Bullet Camera เลนส์ 4 mm เพื่อรองรับลักษณะมุมมองที่แตกต่างกันในแต่ละตำแหน่ง

สำหรับพื้นที่ภายในใช้ VIGI C240I แบบ Dome Network Camera เลนส์ 2.8 mm ซึ่งให้รูปแบบการติดตั้งที่เหมาะกับพื้นที่ภายใน และรองรับมุมมองที่กว้างกว่าเลนส์ที่มีระยะโฟกัสสูง

อีกหนึ่งตำแหน่งเลือกใช้ Insight S245Zi แบบ Motorized Varifocal Dome Camera ซึ่งสามารถปรับช่วงเลนส์ให้เหมาะกับ Field of View และระยะของพื้นที่ที่ต้องการตรวจสอบได้ยืดหยุ่นกว่ากล้อง Fixed Lens

การออกแบบ PoE สำหรับทั้ง Wi-Fi และ Surveillance

เมื่อ Access Point และ IP Camera ใช้ PoE ร่วมกัน การออกแบบ Switch ไม่ควรพิจารณาเพียงจำนวน Port ที่เพียงพอเท่านั้น แต่ต้องพิจารณา PoE Power Budget ของ Switch เทียบกับอุปกรณ์ทั้งหมดที่ต้องรับไฟจากระบบด้วย

สำหรับโครงการนี้ SG3428MP ทำหน้าที่เป็น Managed PoE Infrastructure สำหรับรองรับอุปกรณ์ Network ปลายทาง ทำให้สามารถรวมการเดิน Data และ Power ผ่าน Structured Cabling เดียวกันในจุดที่รองรับ PoE

แนวทางนี้ช่วยให้ระบบสายเป็นระเบียบ ลดจำนวน Power Adapter ตามจุดติดตั้ง และทำให้การวาง Infrastructure สำหรับ Access Point และ Network Camera สามารถบริหารร่วมกันได้ง่ายขึ้น

แนวคิดจากงานติดตั้งจริง

สิ่งสำคัญจากงานลักษณะนี้คือ Network สำหรับร้านอาหารไม่ควรถูกออกแบบจากจำนวน Access Point หรือจำนวนกล้องเพียงอย่างเดียว

ก่อนเลือกอุปกรณ์ควรพิจารณาว่าภายในพื้นที่มีระบบใดต้องเชื่อมต่อบ้าง อุปกรณ์ใดต้องใช้ PoE พื้นที่ใดเป็น Indoor หรือ Outdoor ระบบใดควรแยก Network และมี Traffic ประเภทใดวิ่งผ่าน Switching Infrastructure

เช่นเดียวกับระบบกล้อง การเลือกความละเอียดสูงเพียงอย่างเดียว ไม่ได้หมายความว่าจะได้ภาพที่เหมาะสมกับทุกตำแหน่ง เพราะประเภทกล้อง ระยะเลนส์ ตำแหน่งติดตั้ง และ Field of View ล้วนมีผลต่อภาพที่ได้จากการใช้งานจริง

การออกแบบ Network, Wi-Fi และ Surveillance เป็นภาพรวมเดียวกันตั้งแต่ต้น จึงช่วยให้สามารถกำหนด Switching Capacity, PoE, Network Segmentation และตำแหน่งอุปกรณ์ ให้สอดคล้องกับรูปแบบการใช้งานของพื้นที่มากขึ้น

ระบบที่พร้อมรองรับการต่อยอดในอนาคต

Infrastructure ถูกวางโดยใช้ Managed Network และ Centralized Management เป็นพื้นฐาน ทำให้หากมีการเพิ่มเติม Access Point, Network Camera หรือ Network Segment ในอนาคต สามารถต่อยอดจาก Architecture เดิมได้

การบริหารอุปกรณ์ Omada จากศูนย์กลาง ยังช่วยให้การเพิ่มและดูแล Network Device สามารถดำเนินการภายใต้แนวทางเดียวกับระบบที่มีอยู่ โดยไม่จำเป็นต้องเปลี่ยนรูปแบบการบริหาร Network ใหม่ทั้งหมด

สรุปการออกแบบ

โครงการนี้เป็นตัวอย่างของการนำ Network Infrastructure มาเป็น Backbone สำหรับระบบดิจิทัลหลายส่วนภายในร้านอาหาร ไม่ว่าจะเป็น Internet, Wi-Fi และ IP Surveillance

การผสาน TP-Link Omada Gateway, Managed PoE Switching, Indoor และ Outdoor Wi-Fi 6, Centralized Management และ TP-Link VIGI Surveillance เข้าด้วยกัน ช่วยให้แต่ละระบบไม่ได้ทำงานแบบแยกส่วน แต่ถูกวางให้อยู่บน Infrastructure ที่มีโครงสร้างและสามารถบริหารจัดการได้อย่างเป็นระบบ
